Что такое SCART: история, устройство и возможности интерфейса

Разъем SCART (часто называемый «скарт» или «гребенка») представляет собой унифицированный европейский стандарт для соединения аудио- и видеоаппаратуры. Его название — это аббревиатура французской фразы Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs, что переводится как «Ассоциация производителей радио- и телеаппаратуры». Разработчики представили этот интерфейс в 1983 году. С тех пор он стал стандартом для европейского рынка и часто встречается даже в японской технике.

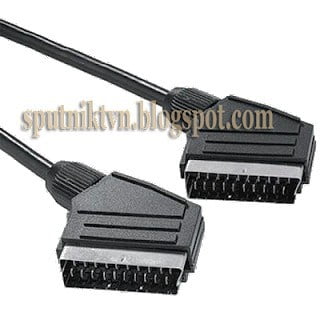

Этот разъем выглядит как широкая прямоугольная вилка с множеством мелких контактов внутри. В отличие от привычных «тюльпанов» (разъемов RCA), SCART является многофункциональным каналом связи. Он позволяет не только передавать картинку и звук, но и обмениваться цифровыми данными или командами управления между устройствами.

Технические преимущества перед разъемами RCA

Главное отличие SCART от стандартных «тюльпанов» заключается в качестве передаваемого сигнала. Если обычные RCA-кабели чаще всего передают только композитный видеосигнал, то через SCART можно транслировать RGB-сигналы. Это обеспечивает гораздо более четкую и качественную картинку на экране телевизора. Именно благодаря этой возможности интерфейс стал популярным среди владельцев домашних компьютеров вроде Amiga или Atari, а также любителей игровых приставок Nintendo и Sega.

Качество изображения через SCART заметно превосходит сигнал от ВЧ-модулятора. Старый способ подключения через ВЧ-модулятор часто приносил шумы, требовал точной настройки телевизора и не умел передавать стереозвук. SCART решает эти проблемы.

Универсальность интерфейса достигается за счет большого количества контактов. Всего в разъеме предусмотрено 21 соединение. При этом 20 из них являются активными «иглами» (пинами), а 21-м выступает металлический экранчик по периметру корпуса. Этот экран выполняет роль защиты контактов от механических повреждений и служит общим заземлением.

Как работают контакты и передача данных

Разработчики предусмотрели в интерфейсе резервные возможности, которые превратили простой кабель в систему управления. Некоторые контакты отвечают за базовые функции:

• Контакт №8 позволяет переключать режимы телевизора (например, между режимом монитора и AV) или менять формат изображения на 16:9.
• Контакт №16 используется для быстрого переключения между видеосигналом и RGB-каналом.
• Контакты №10 и №12 предназначены для передачи цифровых данных (Clock и Data).

Наличие цифровых каналов позволило создать системы автоматического взаимодействия устройств. Например, технология Easy Link от Philips позволяет телевизору автоматически включаться при запуске видеомагнитофона. Если вы захотите записать текущую телепрограмму, магнитофон сделает это по одной команде. Также возможна передача настроек тюнера от телевизора к записывающему устройству (функция FollowTV). Разные производители называют эти системы по-своему: Grundig использует Megalogic, а Sony — SmartLink.

Для передачи видеосигнала S-Video через SCART используется специфическая схема. В этом случае сигнал яркости идет по стандартному каналу «видео», а сигнал цветности занимает канал RGB (точнее, жертвует красным каналом). Такая возможность работает только в тех телевизорах, где установлено два разъема SCART или дополнительный разъем Mini-DIN.

Виды кабелей и правила подключения

При покупке шнура важно смотреть на маркировку. Стандарт МЭК-933-1 выделяет четыре типа кабелей:

1. Тип U — универсальный, передает все возможные сигналы.
2. Тип V — работает только с аудио (без видео и RGB).
3. Тип C — передает видео и звук, но без RGB.
4. Тип A — не передает ни видео, ни RGB.

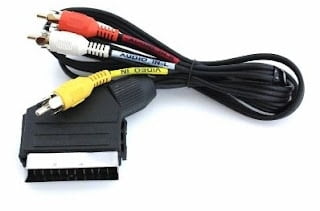

Часто пользователи сталкиваются с тем, что на одном устройстве есть SCART, а на другом только «тюльпаны». В таких случаях используются переходники или кабели-переходники (например, SCART-RCA). При выборе важно учитывать направление сигнала. На головках кабеля всегда должны быть подписи IN и OUT. Подпись IN означает, что этот конец нужно подключать к источнику изображения (ресиверу, плееру), а OUT — к приемнику (телевизору).

Качество самого шнура сильно влияет на результат. Дешевые варианты могут иметь всего 10 контактов вместо положенных 21. Такие «урезанные» кабели работают хуже, они более хрупкие и не обеспечивают должной передачи звука и видео. Для идеального качества видеосигнала желательно использовать коаксиальный кабель с сопротивлением 75 Ом.

Соблюдайте осторожность при эксплуатации. Вилки SCART очень чувствительны к деформации, если вставлять их неаккуратно. Никогда не подключайте или не отключайте кабель к работающим устройствам. Это может повредить электронику или вызвать неприятное напряжение на металлических частях аппарата из-за отсутствия заземления. При использовании качественного кабеля длиной более 15 метров качество картинки может заметно снизиться.
