Технология DiSEqC 4-1/8: принцип работы и настройка системы

Технология DiSEqC 4-1/8: как собрать систему на несколько спутников с минимальным количеством кабеля

Спутниковое телевидение требует точного управления оборудованием. Для этого существует стандарт DiSEqC (Digital Satellite Equipment Control), разработанный компанией Eutelsat. Эта технология позволяет ресиверу отдавать команды переключателям, позиционерам и конвертерам через тот же коаксиальный кабель, по которому идет видеосигнал. Вместо прокладки десятков проводов используется модуляция тона частотой 22 кГц.

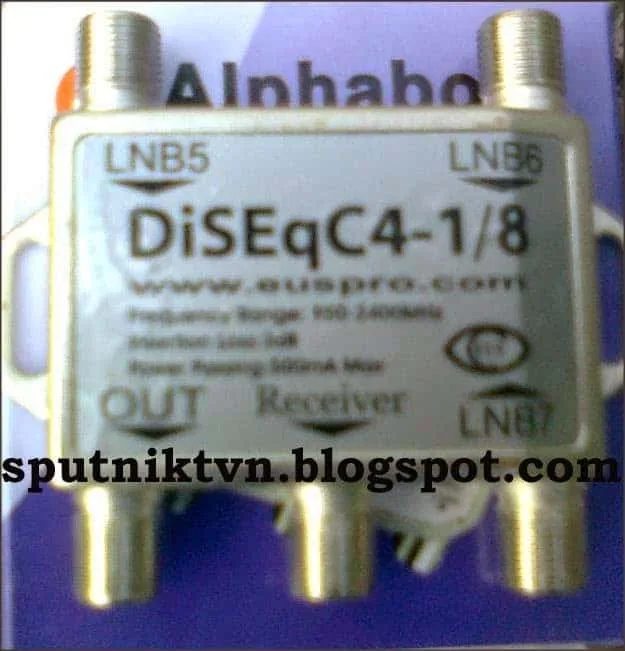

Среди различных конфигураций оборудования особое место занимает DiSEqC 4-1/8. Это специализированное устройство, которое выступает в роли переходника или «мастер-коммутатора» для расширения возможностей стандартных систем. Оно позволяет объединить несколько антенн и множество спутниковых головок (LNB) в единую сеть, используя всего один кабель для подключения к ресиверу.

Логика работы и уровни протоколов

Работа DiSEqC строится на разных уровнях команд. Чтобы понять, как функционирует связка 4-1/8, нужно разобраться в иерархии стандартов. Самый простой уровень — DiSEqC 1.0, который позволяет переключаться между четырьмя спутниками (порты A, B, C, D). Более продвинутый протокол DiSEqC 1.1 расширяет возможности до 16 спутников за счет использования адресации портов.

Специфика устройства 4-1/8 заключается в каскадном подключении. Ресивер сначала отправляет команду по протоколу 1.1, чтобы выбрать нужный вход на мастер-коммутаторе. Затем он посылает команду по протоколу 1.0, чтобы переключить конкретную головку внутри этого входа. Это двойное управление и делает систему масштабируемой.

Существует также уровень DiSEqC 1.2, который предназначен для управления позиционерами (моторами), вращающими антенну. Важно помнить о совместимости: ресиверы с поддержкой высоких уровней обычно работают с оборудованием более низких стандартов, но обратная ситуация часто не срабатывает. Например, многие современные тюнеры поддерживают 1.2, но могут «спотыкаться» на протоколе 1.1.

Схема подключения: метод каскадирования

Использование DiSEqC 4-1/8 решает главную проблему монтажников — избыток кабеля. Если использовать классический восьмипортовый коммутатор (1/8) при установке двух антенн на большом расстоянии, придется тянуть от каждой тарелки по несколько линий. Альтернатива через переключатель напряжения 12V или Switch V/H ведет к необходимости сверлить лишние отверстия в стенах или к потере каналов в определенных поляризациях.

Схема с использованием 4-1/8 выглядит иначе. Она представляет собой каскад (cascading):

1. Группа из четырех головок подключается к обычному четырехпортовому коммутатору DiSEqC 1.0.
2. Выход (OUT) этого первого коммутатора соединяется кабелем с одним из портов устройства 4-1/8.
3. Другие головки на второй антенне подключаются напрямую в оставшиеся свободные порты устройства 4-1/8 (например, в порты 5/8, 6/8 или 7/8).
4. Итоговый кабель от выхода DiSEqC 4-1/8 идет к ресиверу.

Такой подход позволяет подключить до семи головк (иногда больше, при использовании дополнительных соединителей) и завести в дом всего одну линию. Между антеннами также прокладывается только один кабель. Это существенно экономит бюджет на расходных материалах и сокращает время монтажа.

Пошаговая настройка ресивера

Настройка такой системы требует внимательности, так как ресивер должен «понимать» оба уровня протоколов одновременно. Процесс обычно происходит в меню тюнера в разделе «Настройка антенны» или «Конфигурация тюнера».

Сначала необходимо настроить первую группу спутников через первый коммутатор. В настройках для этой группы вы выбираете режим DiSEqC 1.0 и указываете порты A, B, C или D. Затем переходите к настройке второй группы, которая подключена к мастер-коммутатору 4-1/8. Здесь алгоритм меняется: сначала в меню выбирается порт на уровне DiSEqC 1.1 (соответствующий входу на 4-1/8), а затем внутри этого порта указывается конкретный порт по протоколу DiSEqC 1.0 для выбора нужной головки.

Если ресивер поддерживает режим программирования (как некоторые модели Globo), настройка может быть еще более специфичной через команды «Запад» или «Восток» для фиксации позиций. Если после настройки сигнала нет, проверьте, не включен ли на спутниках режим DiSEqC 1.2 — он может блокировать выполнение команд протокола 1.0.

Технические риски и ограничения

Несмотря на удобство, у данной схемы есть свои нюансы. Устройство DiSEqC 4-1/8 технически довольно чувствительно к ошибкам монтажа. Самое слабое место — риск замыкания порта под напряжением. Если при подключении кабеля произойдет короткое замыкание, порт может мгновенно выйти из строя («сгореть»), после чего коммутатор перестанет работать.

Также стоит учитывать следующие факторы:

• Совместимость ресиверов: старые модели ТВ-приставок могут не поддерживать протокол 1.1, что сделает использование каскадной схемы невозможным.
• Работа команд: некоторые восьмипортовые коммутаторы работают корректно только с «uncommitted» командами (командами, которые не фиксируют состояние порта навсегда). Если устройство требует комбинированного режима, связка может работать нестабильно или с задержками при передаче сигнала от 1.0 к 1.1.
• Электрическая нагрузка: чем больше переключателей в цепочке, тем выше суммарный ток, который потребляет система от ресивера.

При правильном подходе и соблюдении правил монтажа DiSEqC 4-1/8 превращается в эффективный инструмент для построения сложных спутниковых систем с минимальными затратами на проводку.
