SatCalc: как рассчитать углы настройки спутниковой антенны

Когда мастер или любитель приступает к установке спутниковой тарелки, главной проблемой становится поиск точного направления на сигнал. Просто развернуть антенну «на юг» недостаточно. Для стабильного приема нужны математически выверенные данные. Инструменты вроде SatCalc помогают превратить процесс гадания в точную инженерную задачу.

Что именно рассчитывает софт для настройки

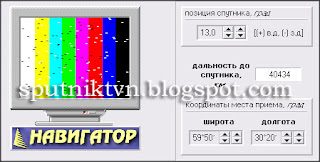

Программы и онлайн-сервисы выполняют роль калькуляторов углов обзора (look angle). Они не просто показывают направление, а выдают конкретные значения, которые определяют положение оборудования в пространстве. Без этих цифр даже самая дорогая тарелка может остаться бесполезным куском металла.

Качественный инструмент всегда предоставляет три ключевых параметра:

Истинный азимут определяет направление на спутник относительно географического севера. Это отличается от показаний обычного компаса, так как магнитный север смещен. Программы учитывают эту разницу, чтобы вы не ошиблись на 10–15 градусов при первоначальном повороте кронштейна.

Угол места (элевация) показывает, на сколько градусов нужно наклонить антенну вверх или вниз относительно горизонтальной плоскости. Если расчетное значение угла места слишком низкое, например меньше 5°, прием сигнала может быть невозможен из-за препятствий в виде домов или деревьев.

Поворот конвертера (LNB Skew) — это угол поворота самого облучателя в его держателе. Правильное положение влияет на качество и чистоту сигнала. Иногда достаточно повернуть конвертер всего на пару градусов, чтобы картинка перестала рассыпаться на квадраты.

Как работают современные инструменты

Существует два основных подхода к использованию таких сервисов: установка мобильных приложений или использование онлайн-калькуляторов в браузере.

Мобильные приложения часто задействуют встроенный GPS-модуль смартфона. Это упрощает жизнь, так как программа сама определяет широту и долготу пользователя. Если GPS работает плохо, координаты можно ввести вручную. В некоторых версиях программ (например, Satellite Calc от alex_gan) реализована возможность сопоставления азимутов спутника и солнца. Это полезно для тех, кто настраивает оборудование в определенное время суток.

Онлайн-сервисы работают быстрее, потому что их не нужно скачивать. Для расчета достаточно ввести название населенного пункта или уточнить координаты по IP-адресу. Такие инструменты часто выдают результат в виде таблицы и визуальных схем. Это особенно удобно при расчете мультифида.

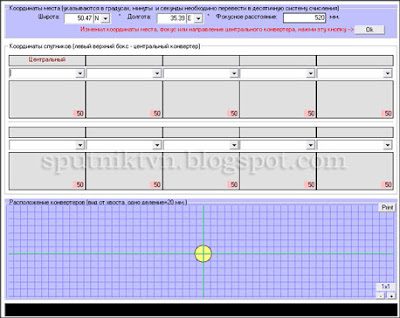

При настройке мультифида — когда на одну тарелку устанавливается сразу несколько конвертеров для разных спутников — важно знать фокусное расстояние антенны (расстояние от центра зеркала до точки крепления конвертера). Калькулятор построит наглядную картинку, показывая, где именно должны располагаться дополнительные головки.

Практические советы при работе с данными

Начинать настройку всегда стоит с грубого ориентирования по компасу или визуальным ориентирам. Когда вы приблизитесь к нужному сектору, переходите к микрорегулировкам. Помните, что сигнал в спутниковом ТВ появляется резко, в очень узком диапазоне всего в 3–5 градусов. Если крутить тарелку слишком быстро, можно легко проскочить нужную точку.

Если вы используете офсетную антенну (самый распространенный тип бытовых «тарелок»), учитывайте её конструктивный наклон. Обычно он составляет от 22° до 26°. Это значит, что реальный угол наклона самой конструкции будет отличаться от рассчитанного значения в калькуляторе.

При возникновении проблем стоит проверить следующие моменты:

• Если сигнал пропадает только в плохую погоду, вероятно, уровень приема слишком слабый и нужно донастроить антенну или использовать оборудование большего диаметра.
• При наличии части каналов вместо полной картинки проверьте работу конвертера — возможно, вышла из строя одна из поляризаций.
• Если антенна была настроена успешно, но через день сигнал исчез, проверьте затяжку крепежных гаек на кронштейне; от ветра или веса конструкции крепление могло ослабнуть.

Для работы с популярными операторами вроде Триколор ТВ (спутник 36°E) обычно хватает антенны диаметром 0,55–0,9 метра, если угол места позволяет это сделать. Если же расчет показывает очень низкий угол наклона к горизонту, мастер может посоветовать установку тарелки большего размера для компенсации слабого сигнала.

Частые ошибки новичков

Самая распространенная ошибка — игнорирование разницы между магнитным и истинным азимутом. Ошибка всего в несколько градусов делает поимку сигнала практически невозможной. Также многие забывают, что при повороте конвертера (скева) нужно делать это очень аккуратно. Иногда изменение положения на 2–3 миллиметра или пару градусов решает проблему «рассыпающейся» картинки.

Если ресивер пишет «Нет сигнала», сначала убедитесь в целостности кабеля и подаче питания на конвертер, а не только в правильности углов наклона тарелки. Проверка настроек самого тюнера (выбран ли нужный спутник и транспондер) должна быть первым шагом перед тем, как лезть на крышу с инструментами.
