Настройка и принцип работы протокола DiSEqC

Многие пользователи ошибочно считают DiSEqC обычным электронным переключателем или «железкой», которую нужно просто воткнуть в кабель. На самом деле это протокол обмена данными, который позволяет ресиверу «общаться» с оборудованием на краях системы. Без этого цифрового диалога тюнер не сможет понять, какую именно антенну ему нужно подключить в данный момент для просмотра конкретного канала.

Как работает протокол DiSEqC

Для передачи команд через коаксиальный кабель используется сочетание постоянного тока и тоновых сигналов. Ресивер подает напряжение 13–18 В для питания конвертеров (головок) и использует тоновый сигнал частотой 22 кГц для управления. Команды DiSEqC кодируются с помощью специальных посылок, где длительность символа составляет 1.5 мс.

Процесс переключения выглядит технически сложно. Сначала происходит прекращение работы тона 22 кГц, если он был активен. Затем подается команда вместе с напряжением 13–18 В. После изменения напряжения система выдерживает паузу в 5 мс, передает саму команду и делает еще одну паузу длительностью 15 мс. Иногда используется технология «тоновой вспышки» (Tone Burst) длиной 12.5 мс.

Такой порядок действий гарантирует, что коммутатор получит четкую инструкцию. Если кабель слишком длинный, сопротивление может снизить амплитуду сигнала. Надежное устройство должно работать даже при падении напряжения до 300 мВ.

Основные стандарты и их возможности

Выбор оборудования зависит от количества спутников, которые вы хотите принимать. Стандарты различаются по количеству портов и сложности команд.

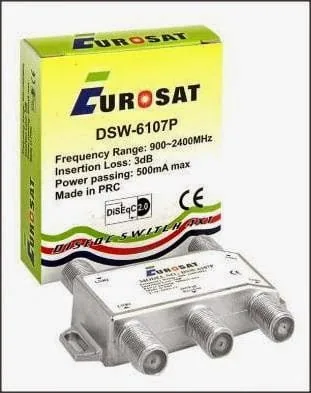

• DiSEqC 1.0. Это самый популярный тип переключателя. Он позволяет подключать до четырех конвертеров к одному ресиверу.
• DiSEqC 1.1. Этот стандарт расширяет возможности системы, позволяя управлять до 16 спутниками через один или несколько коммутаторов.
• DiSEqC 1.2. Данный уровень предназначен для работы с позиционерами (мотоподвесами). Он позволяет ресиверу отдавать команды мотору, чтобы тот вращал антенну в сторону нужного спутника.
• DiSEqC 2.0. Это развитие версии 1.0, которое добавляет возможность двухстороннего обмена данными.

Существует также уровень mini-DiSEqC или Tone Burst. Он не является полноценным цифровым протоколом, но устройства с такой поддержкой могут работать в одной системе с «настоящим» DiSEqC. Важно знать: ресиверы обладают обратной совместимостью — устройство с более высоким стандартом поймет команду от низкого уровня. Однако на практике это правило срабатывает не всегда. Например, многие современные тюнеры поддерживают управление позиционером (1.2), но «не видят» расширенные переключатели (1.1).

Способы подключения головок и антенн

Схемы сборки зависят от ваших задач. Если вам нужно подключить три спутника, например Astra 4A, Hot Bird 13 и Amos, одного четырехпортового коммутатора DiSEqC 1.0 будет достаточно. Вы просто подключаете каждую головку в отдельный вход.

Если же количество спутников растет, применяются более сложные конструкции. Для приема 8 спутников можно использовать один восьмипортовый переключатель стандарта 1.1. Также существует вариант с каскадным подключением: два четырехпортовых коммутатора соединяются через дополнительный переключатель 0/12В. Это позволяет объединить несколько антенн и большое количество головок в одну сеть.

При работе с позиционерами возникают вопросы питания мотора. Поскольку ток ресивера ограничен, использовать его напрямую для тяжелых антенн нельзя. Мастера применяют разные подходы:

1. Интеграция моторчика прямо в разрыв кабеля между головкой и тюнером. Это подходит только для совсем маленьких систем из-за низкой мощности.
2. Использование позиционера с отдельным блоком питания, который подключается к сети 220 В по четырехпроводной схеме.
3. Установка внешнего блока управления на самой антенне, который принимает сигналы от ресивера и преобразует их в нужные импульсы для мотора.

Пошаговая настройка в меню ресивера

Настройка всегда начинается с физического монтажа. Сначала вы подключаете кабели к портам коммутатора. На корпусе устройства часто есть наклейка, где указано, какой номер порта соответствует какому выходу.

Существует два метода настройки программной части.

Первый способ — плановый. Вы заранее знаете, какая головка в какой порт воткнута. Например, если Astra подключена к первому порту, а Hotbird ко второму, вы заходите в меню «Установки антенны» на ресивере. В пункте DiSEqC выбираете параметр 1/4 и указываете номер порта для каждого спутника. Если вы выбрали правильный порт, на экране сразу появятся уровни сигнала.

Второй способ — метод перебора. Его используют, если схема подключения неизвестна или не записана. Вы выбираете нужный спутник в настройках и начинаете менять номера портов один за другим. После каждого изменения нужно ждать около 5 секунд, чтобы коммутатор успел сработать. Как только шкала сигнала «оживет», вы нашли верный порт. После этого обязательно сохраните настройки.

Если после всех манипуляций каналы не работают, проверьте следующее:

• Соответствует ли стандарт переключателя (например, 1.0 или 1.1) настройкам в тюнере.
• Нет ли проблем с питанием (достаточно ли напряжения для работы головки).
• Не слишком ли много устройств подключено к одной линии (избыточный ток может сжечь коммутатор).

При монтаже на улице всегда выбирайте модели в специальных влагозащищенных корпусах. Это защитит электронику от осадков и продлит срок службы всей системы.
