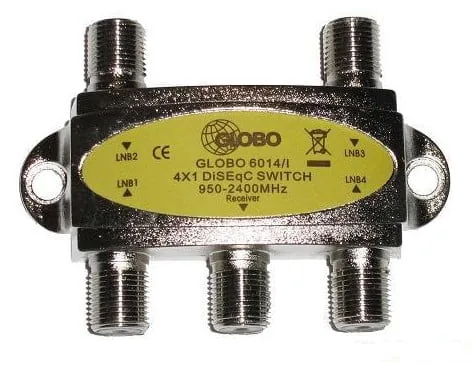

Что такое протокол DiSEqC и как он работает

DiSEqC (Digital Satellite Equipment Control) — это специализированный протокол связи. Он служит «языком», на котором спутниковый ресивер отдает команды периферийному оборудованию. Многие ошибочно называют DiSEqC только самим переключателем, но технически это именно набор правил передачи данных. С помощью этого протокола можно управлять не только несколькими головками (LNB), но и вращать тарелку с помощью позиционеров или менять поляризацию сигнала.

Как работает передача команд по кабелю

Связь между тюнером и устройствами на антенне происходит через обычный коаксиальный кабель. По нему идет не только видеосигнал, но и электрическая составляющая для управления. Внутри кабеля присутствует постоянное напряжение в диапазоне от 12 до 20 В. Этого тока достаточно, чтобы запитать конвертер.

Для передачи команд протокол использует тоновый режим. Ресивер посылает импульсы с частотой около 22 кГц. Допустимое отклонение этой частоты составляет ±20%. Амплитуда колебаний обычно держится на уровне 650 мВ, хотя прибор способен работать даже при падении до 100 мВ. Такой низкий порог нужен, чтобы система не реагировала на случайные помехи и слабые сигналы.

Процесс передачи сообщения выглядит строго структурированно. Сначала может быть прекращен текущий тон 22 кГц. Затем подается команда вместе с напряжением 13–18 В. Ресивер меняет уровень напряжения, делает паузу в 5 мс и отправляет пакет данных. Чтобы подтвердить выполнение, используется технология «тоновой вспышки» (Tone Burst) длительностью 12.5 мс. Весь процесс от момента отправки до получения занимает не более 1.5 мс.

Разновидности протоколов и их возможности

Выбор оборудования сильно зависит от версии протокола, которую поддерживает ваш ресивер. Если вы купите коммутатор с поддержкой DiSEqC 1.2, а тюнер умеет только 1.0, работать ничего не будет.

• DiSEqC 1.0. Самый базовый стандарт. Он позволяет подключить к одному ресиверу до четырех конвертеров. В настройках тюнера такие входы обычно обозначаются буквами A, B, C и D.
• DiSEqC 1.1. Этот протокол расширяет возможности. Он делит порты коммутатора на две группы по четыре входа. Первая группа имеет адрес 1, вторая — адрес 2. В итоге можно управлять восемью головками.
• DiSEqC 1.2. Используется для управления более сложными устройствами, например, мотоподвесами или позиционерами. Он позволяет менять ориентацию антенны в пространстве.
• USALS. Протокол для точного наведения моторов на конкретные спутники.

Существуют также бюджетные решения, такие как Mini-DiSEqC. Они подходят только для переключения между двумя источниками сигнала. Если вам нужно собрать систему из трех или четырех тарелок, выбирайте устройства с поддержкой полноценного стандарта 1.0 и выше.

Выбор коммутатора: от простых коробок до защищенных корпусов

На рынке представлены разные типы «свитчей». Самые ходовые — четырехпортовые модели (1/4). Они стоят недорого и подходят для большинства старых ресиверов. Если же головк больше, придется искать шестипортовые или восьмипортовые (1/8) варианты. Восьмипортовый коммутатор позволяет собрать сложную систему даже из трех разных тарелок.

Конструкция корпуса тоже имеет значение. Есть простые открытые модели, которые стоят дешево. Их нужно обязательно защищать от влаги. Практичным решением часто становится обычная пластиковая бутылка: она не боится мороза и солнца, обеспечивая долголетие устройству. Более продвинутый вариант — коммутатор в специальном пластмассовом герметичном корпусе. Он стоит ощутимо дороже, но полностью защищает электронику от дождя без лишних манипуляций.

Как правильно настроить систему

Настройка зависит от того, знаете ли вы, какой кабель куда подключен. Есть два основных способа.

Первый метод — поэтапный. Вы смотрите на наклейку на корпусе коммутатора, где указаны номера портов напротив входов. Затем заходите в меню ресивера и вручную назначаете каждому спутнику свой порт (например, Спутник №1 — Порт A, Спутник №2 — Порт B). Это самый надежный путь.

Второй метод — перебор. Если вы не знаете схему подключения, нужно действовать так:

1. Выбираете нужный спутник в настройках антенны.
2. Начинаете менять порты DiSEqC один за другим.
3. После каждого изменения ждете около 5 секунд.
4. Следите за шкалой уровня и качества сигнала. Как только полоски пошли вверх — порт найден.
5. Сохраняете настройки и проверяете каналы.

Если вы настраиваете сложный DiSEqC 1.2 с позиционером, процедура меняется. Ресивер переводится в режим программирования (обычно через нажатие кнопки «Запомнить» три раза). С помощью команд «Восток» или «Запад» вы поочередно переключаете порты, пока не поймаете сигнал на нужном спутнике, после чего фиксируете позицию. После завершения всех манипуляций важно выключить питание из розетки, чтобы коммутатор вышел из режима программирования и сохранил данные в памяти.
