Что такое кабель HDMI и как он работает: принцип передачи данных

Разъемы HDMI стали стандартом де-факто для мультимедиа. С момента своего появления в декабре 2002 года этот интерфейс постепенно вытеснил старые аналоговые и цифровые способы подключения, такие как SCART, VGA, RCA (знаменитые «тюльпаны») и DVI. Главное преимущество технологии заключается в способности передавать несжатый цифровой видеосигнал высокого разрешения вместе с многоканальным звуком всего по одному проводу.

Что такое HDMI и как он работает

HDMI расшифровывается как High Definition Multimedia Interface — мультимедийный интерфейс высокой четкости. Это цифровой интерфейс, который позволяет соединять устройства без потери качества изображения и аудио. В отличие от старых стандартов, передающих сигнал по отдельным каналам для звука и картинки, HDMI объединяет всё в единый поток данных с защитой от копирования (HDCP).

Внутри кабеля происходит сложный процесс передачи информации. Видеосигнал кодируется в формате TMDS (Transition Minimized Differential Signaling) для обеспечения стабильности цифрового потока. В современных версиях интерфейса также используется протокол FRL. Кабель способен передавать до восьми каналов цифрового аудио без сжатия, а новейшие спецификации позволяют работать даже с однобитовыми форматами звука.

Технология обеспечивает «горячую замену» устройств. Это значит, что вы можете подключать или отключать оборудование во время работы системы без необходимости её перезагрузки. Все новые версии интерфейса сохраняют обратную совместимость: старые устройства будут работать с новыми кабелями, хотя и не смогут использовать их расширенные возможности.

Разновидности разъемов

Несмотря на общую суть, физические размеры коннекторов различаются в зависимости от назначения оборудования. Понимание этих типов помогает избежать ошибок при покупке аксессуаров для портативной техники или домашнего кинотеатра.

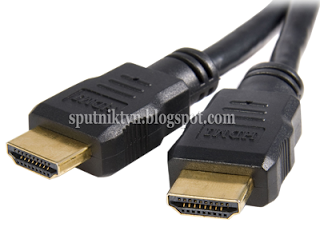

Самым массовым является разъем Type A (стандартный). Его ширина составляет 13,9 мм, а высота — 4,45 мм. Именно такие порты вы видите на задних панелях телевизоров, игровых приставок и компьютерных видеокартах. Он обладает 19 контактами и является основой стандарта.

Для компактной электроники предусмотрены другие варианты:

• Mini-HDMI (Type C) имеет ширину 10,42 мм и часто встречается в цифровых зеркальных камерах или планшетах.
• Micro-HDMI (Type D) — самый миниатюрный вариант с размером всего 6,4 мм на 2,8 мм; его используют в смартфонах и компактных видеорегистраторах.
• Автомобильный разъем (Type E) отличается наличием фиксирующего язычка и защитного кожуха для предотвращения попадания грязи и влаги, что критично при вибрациях в машине.

Классификация кабелей по скорости передачи данных

При выборе кабеля важно смотреть не на номер версии интерфейса (например, 2.1), который относится к протоколу, а на тип самого изделия. От этого напрямую зависит пропускная способность — объем данных, который может пройти через провод за одну секунду.

Базовые модели называются HDMI Standard. Они имеют скорость до 2,25 Гбит/с и подходят для старых телевизоров с разрешением 720p или 1080i. Этого достаточно для подключения обычных спутниковых ресиверов или DVD-плееров.

Для более качественного контента используют High Speed. Такие кабели поддерживают разрешение 4K, но только при частоте обновления 30 Гц, и способны передавать 3D-изображение в формате Full HD. Их скорость передачи данных составляет не менее 8,16 Гбит/с.

Если вы владеете современным 4K-телевизором с поддержкой HDR, вам необходим Premium High Speed. Этот тип кабеля обеспечивает стабильную передачу видео 4K при частоте 60 Гц и имеет пропускную способность 18 Гбит/с. Он сертифицирован для работы с расширенными цветовыми пространствами.

Вершина технологий — Ultra High Speed. Эти кабели рассчитаны на экстремальные нагрузки: разрешение 8K при 60 Гц или 4K при частоте 120 Гц. Их пропускная способность достигает 48 Гбит/с, что делает их незаменимыми для современных игровых консолей и профессионального оборудования.

Спецификации версий интерфейса: от 1.4 до 2.1

Развитие HDMI идет по пути увеличения скорости передачи данных. Версия 1.4, выпущенная в 2009 году, привнесла поддержку 3D-видео и технологию ARC (Audio Return Channel), которая позволяет передавать звук обратно от телевизора к аудиосистеме. Также появилась возможность создания Fast Ethernet-соединения между устройствами.

Интерфейс 2.0 стал важным шагом для эпохи Ultra HD. Он поднял планку пропускной способности до 18 Гбит/с, что позволило смотреть контент в 4K при частоте 60 Гц и использовать технологию HDR (High Dynamic Range) для более глубокой передачи цветов.

Самая современная версия — HDMI 2.1. Она обеспечивает колоссальную скорость до 48 Гбит/с. Среди ключевых функций этой версии выделяются переменная частота обновления (VRR), которая убирает задержки и разрывы кадра в играх, а также поддержка разрешения 10K при 120 Гц. Кроме того, функция eARC (enhanced ARC) позволяет передавать звуковые форматы высшего качества, такие как Dolby Atmos или DTS:X.

Где применяется HDMI и как выбрать правильную длину

Сфера использования кабеля огромна. Его подключают к медиаплеерам, ноутбукам для вывода изображения на монитор, игровым приставкам (PS5 или Xbox) и проекторам. Существуют даже разветвители, позволяющие вывести картинку с одного источника сразу на несколько экранов.

Длина кабеля напрямую влияет на стабильность сигнала. Обычный медный кабель работает без потерь на расстоянии до 10 метров. Если вам нужно соединить устройства на большем удалении, стандартные решения могут не справиться.

Для преодоления больших дистанций применяются другие технологии:

1. Активные кабели со встроенными усилителями-повторителями, которые ставят на входе телевизора для компенсации затухания сигнала.
2. Оптические HDMI-кабели, где данные передаются по волокну. Они очень тонкие и могут работать на расстояниях до 150 метров без потери качества.

При покупке не стоит гнаться за экстремально высокой ценой. Хороший двухметровый кабель можно найти в пределах 700 рублей, тогда как модели стоимостью выше 7000 рублей часто переплачивают за бренд или избыточную упаковку. Главное — убедиться, что материал проводника качественный (медь предпочтительнее алюминия), а тип разъема точно соответствует вашему оборудованию.
