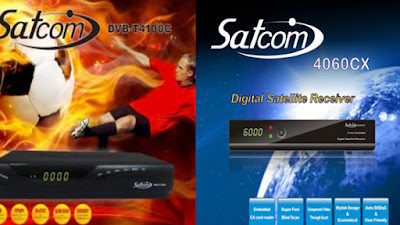

Прошивка спутниковых ресиверов SatCom 4100c или 4060cx требует понимания внутренней архитектуры устройства. Эти модели являются клонами брендов Globo и Orton. Несмотря на внешнее сходство, технические различия в аппаратной части могут привести к окончательной поломке при попытке использовать неподходящий программный файл.
Различия моделей и совместимость железа
Перед началом любых манипуляций нужно определить точную ревизию вашего устройства. Ошибка на этом этапе часто становится причиной «окирпичивания» тюнера.
Модели SatCom 4050c и 4100c работают по единому принципу. Они совместимы с оригинальными прошивками Globo или Orton 4100c/4050c. У этих аппаратов полностью идентичные программные дампы, наборы каналов и ключи. Если у вас в руках одна из этих моделей, процесс будет стандартным.
Ситуация меняется с сериями 4060cx и 4160cx. Главное отличие здесь заключается в наличии восьминогой микросхемы Atmel. Без этого компонента ресивер просто не запустится. Процессоры в этих моделях обычно относятся к семейству ALi M3329C. В зависимости от партии на чипе может стоять индекс E1 или F1, но они взаимозаменяемы и работают с одинаковым софтом.
Существует отдельная категория устройств — модели с индексом LCX (например, 4060LCX). Это самая опасная группа для неопытного пользователя. В них установлен процессор со спиленной лазерной маркировкой. Хотя через JTAG он распознается как M3329C, базовый адрес флэш-памяти у него другой. Прошивка от обычной версии 4060cx может работать на LCX-версии, но обратный процесс невозможен.
| Тип модели | Особенности железа | Совместимость софта |
|---|---|---|
| SatCom 4050c / 4100c | Базовая архитектура Globo/Orton | Полная совместимость с Globo 4100c |
| SatCom 4060cx / 4160cx | Наличие микросхемы Atmel | Используют софт серии 4060CX Plus |
| Модели LCX-версии | Другой базовый адрес флэшки | Требуют особого подхода из-за процессора |
Симптомы неудачной прошивки
Если процесс прервался или был запущен с неверным файлом, ресивер перестает реагировать на команды. Типичный признак «смерти» устройства — красная лампочка индикатора, которая горит постоянно. При попытке нажать кнопки на передней панели дисплей выдает только цифру «8». В таком состоянии тюнер не может загрузить операционную систему и требует аппаратного вмешательства.
Способы восстановления: JTAG и COM-порт
Когда стандартная прошивка через меню или USB уже недоступна, применяются методы глубокого восстановления. Существует два основных пути реанимации устройства.
Метод через JTAG
Этот способ подходит для самых решительных пользователей. Для работы потребуется программатор, например Willem PCB5-F V2.0, который позволяет напрямую работать с микросхемами флэш-памяти.
Процесс требует поиска разъема на плате. Обычно он находится под слотом или возле блока питания. Важно правильно установить перемычку (джампер) и настроить адрес в программе. Если вы не знаете точно, куда подключаться, используйте мультиметр: нужно прозвонить контакты от процессора к разъему.
После физического подключения можно использовать специализированные архивы с инструментами EJTAG. Правильная установка «галочек» в настройках и корректный адрес позволяют залить рабочий дамп даже в полностью нерабочее устройство.
Метод через COM-порт
Если аппаратная часть позволяет, восстановление проводят через последовательный порт. Это менее инвазивный метод, чем использование JTAG, но он требует наличия правильного загрузчика (loader).
Для работы с моделями Orton 4060cx plus или 4160cx plus часто требуется специальный файл загрузки (Dump), который позволяет передать данные в память процессора. Если вы планируете просто скинуть текущую прошивку из работающего тюнера на компьютер для создания резервной копии, этот метод также будет эффективным.
Инструментарий и полезные советы
Для успешной работы вам понадобятся:
- Компьютер с рабочим USB или COM-портом.
- Кабель для подключения (зависит от типа разъема на плате).
- Программатор Willem PCB5-F V2.0 (для серьезного ремонта флэш-памяти).
- Свежий дамп и загрузчик, подходящие именно под вашу ревизию.
При работе с блоком питания имейте в виду, что заводские комплекты часто имеют низкое качество. Если ресивер ведет себя нестабильно при прошивке, стоит проверить напряжение. Некоторые пользователи даже проводят доработку, меняя сетевой конденсатор на более мощный вариант (например, 22-47мкф 400в) или устанавливая радиатор на процессор для улучшения охлаждения.
Помните, что работа с железом требует осторожности. Ошибка в выборе адреса флэшки при использовании JTAG может окончательно стереть данные, которые можно было бы восстановить. Всегда старайтесь сначала получить резервную копию текущего состояния устройства, если это позволяет программное обеспечение.
