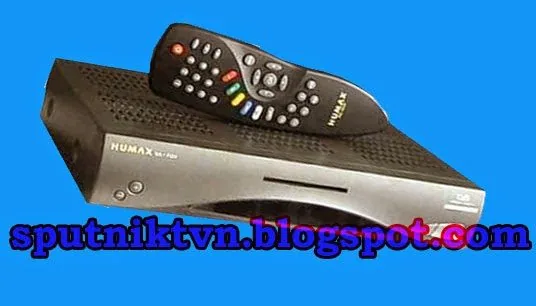

Прошивка Humax VA-4SD: особенности и технические характеристики

Прошивка Humax VA-4SD — это сложный процесс, который требует четкого понимания аппаратной части устройства. Многие пользователи ошибочно пытаются использовать программное обеспечение от старых моделей, таких как VA-fox или VA-ace, что приводит к поломке оборудования. Модель VA-4SD существенно отличается от своих предшественников. Она построена на базе процессора STi5202 и поддерживает современные форматы вещания MPEG-4 и DVB-S2.

Технические особенности Humax VA-4SD

Этот ресивер создавался специально для работы с пакетом «НТВ Плюс Лайт». Его архитектура ориентирована на прием цифровых сигналов в стандартном разрешении (SD). В отличие от более дорогих моделей, здесь нет HDMI-разъема. Видео передается через интерфейсы SCART или RCA (тюльпаны), что характерно для бюджетного сегмента.

Внутри устройства за прием сигнала отвечает тюнер Broadcom BCM4505. Он работает в широком диапазоне частот от 250 до 2150 МГц. Важной деталью является наличие встроенного декодера Viaccess, который позволяет смотреть каналы с соответствующей защитой при наличии карты доступа.

Материнская плата содержит микросхему памяти EEPROM 24LC128. Именно в этой памяти хранятся критически важные системные настройки и серийный номер устройства. Если вы планируете заниматься глубоким ремонтом или изменением ПО, знайте: процессор STi5202 расположен под радиатором, что затрудняет прямой доступ к контактным точкам.

Проблемы с программным обеспечением

Пользователи часто сталкиваются с тем, что ресивер перестает показывать каналы или начинает вести себя некорректно после грозы или неудачных попыток обновления. Типичный симптом — «вечный ребут». Это происходит, когда на экране появляется шкала загрузки, она замирает, и устройство снова уходит в перезагрузку.

1. Официальное обновление через спутник для корректной работы с картами доступа.
2. Использование модифицированных прошивок (дампов) для обхода ограничений или открытия каналов в кодировке BISS.
3. Восстановление устройства после программного сбоя через программатор.

Официальные версии ПО, которые встречаются в устройстве — RFSVA 1.00.11 и RFSVA 1.00.12. Если ваш ресивер работает стабильно, не пытайтесь устанавливать сторонние файлы из интернета без понимания их структуры. Ошибка при заливке может превратить тюнер в «кирпич».

Как прошить Humax VA-4SD: методы и инструменты

Прямого порта USB или интерфейса для подключения к компьютеру у этой модели нет. Это сделано намеренно, чтобы ограничить возможности вмешательства обычных пользователей в работу терминала. Поэтому стандартный способ обновления — это загрузка пакета данных со спутника.

Если же программная часть повреждена настолько, что ресивер не входит в меню, требуются аппаратные методы. Мастера используют следующие инструменты:

• Программатор CH341A для работы с микросхемой памяти 24LC128.
• Программатор Atmel AVR (например, китайские версии за 200 рублей) для считывания данных из контроллера (Atmel Mega8).
• Специальные устройства типа CPLD EJTAG v2.0 для попыток работы через JTAG-интерфейс.

Важно учитывать, что точки JTAG могут находиться непосредственно под процессором. В таком случае для прошивки придется выпаивать чип, что требует навыков пайки и наличия нижнего подогрева. При работе с памятью 24LC128 помните о серийном номере. Если вы зальете дамп от другого устройства, ресивер может выдать ошибку идентификации при попытке использовать официальную карту доступа.

Восстановление после программного сбоя

Если изображение пропадает только на определенных каналах или возникает эффект «черного экрана» (звук есть, а картинки нет), проблема часто кроется не в самой прошивке, а в программном глюке настроек. В этом случае помогает полный сброс до заводских установок. Для этого нужно зайти в меню: Инсталляция -> 0000 -> Заводские установки -> Да -> 0000.

В случаях, когда ресивер «завис» на стадии загрузки из-за ошибки в микросхеме управления (Atmel Mega8), помогает перепрошивка этой микросхемы через программатор AVR. Некоторые умельцы используют дампы с расширением .idb, но для успешного восстановления лучше искать файлы в формате .bin или .hex.

Процесс восстановления требует осторожности. При замене прошивки на украинскую версию (если у вас была украинская модель) важно правильно перенести данные из оригинальной памяти 24LC128, чтобы сохранить привязку к серийному номеру. Без этого устройство может потерять связь с базой оператора.

Для тех, кто занимается профессиональным ремонтом, полезно знать: память 24C128 читается без особых ограничений. Главное — найти рабочую копию (дамп) именно под вашу ревизию платы (например, REV 1.0). Использование прошивки от другой версии может привести к полной неработоспособности устройства.
