Как считать дамп с Orton 4060cx plus и 4160cx plus на ПК
Инструкция по чтению дампа памяти с ресиверов Orton 4060cx plus и 4160cx plus. Пошаговый процесс переноса данных в компьютер через нуль-модемный кабель.
Выполнение процедуры чтения дампа с ресиверов Orton моделей 4060cx plus и 4160cx plus требует предельной внимательности. Эти устройства технически практически идентичны. Разница между ними заключается только в конфигурации разъемов высокой частоты на задней панели. Если вы планируете восстановить программное обеспечение после неудачной прошивки или хотите изменить логотип при загрузке, вам необходимо сначала получить текущую копию памяти (дамп) из самого тюнера.
Подготовка оборудования и меры предосторожности
Для успешного переноса данных из ресивера в ПК понадобится набор инструментов: компьютер, специализированное программное обеспечение Soft Orton, нуль-модемный кабель и сам тюнер. Использование правильного кабеля критично для передачи бинарных данных через COM-порт.
Соблюдение правил безопасности защитит вашу технику от поломки. Соединять ресивер с компьютером нуль-модемным кабелем можно только тогда, когда тюнер полностью выключен из розетки. Это правило касается и процесса отсоединения кабеля. Если делать это «на горячую», статическое электричество может мгновенно сжечь COM-порт на материнской плате компьютера или контроллер в ресивере.
Если у вас нет готового нуль-модемного кабеля, его можно собрать самостоятельно по схеме распиновки. В случаях, когда стандартный метод через COM-порт не срабатывает, специалисты используют JTAG-кабель. Это более сложный путь, требующий работы с разъемами на плате и установки специальных перемычек для восстановления «окирпиченных» устройств (когда на дисплее горит цифра 8 или мигает красный светодиод).
Пошаговый алгоритм сброса дампа в компьютер
Перед началом работы убедитесь, что вы знаете номер вашего COM-порта. Если вы не уверены, загляните в «Диспетчер устройств» Windows. Обычно по умолчанию используется порт COM1, но в зависимости от используемого переходника или настроек системы он может иметь номер COM5, COM6 и другие значения.
Процесс начинается со следующих действий:
- Подключите выключенный тюнер к компьютеру кабелем.
- Включите питание ресивера.

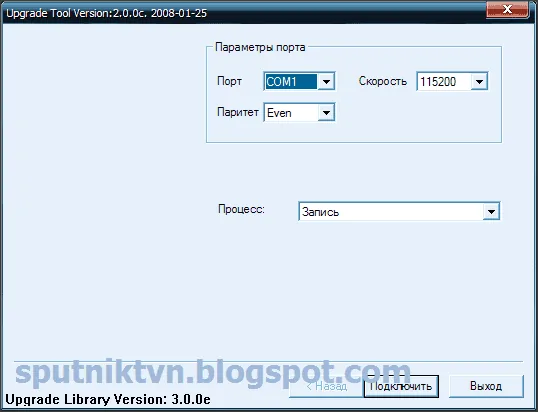

- Запустите программу Soft Orton на ПК.
- Выберите в интерфейсе программы нужный COM-порт из списка доступных.
- Установите режим «Чтение» (Read) и нажмите кнопку «Подключить».
После нажатия кнопки подключения появится рабочее окно связи. Если соединение установилось правильно, программа автоматически перейдет к следующему этапу. В появившемся меню необходимо выбрать параметр All Chunk. Этот выбор гарантирует, что вы считаете все части памяти устройства целиком, а не только отдельные фрагменты.
Далее программа предложит указать место сохранения файла. Выберите удобную папку, например рабочий стол, и дайте файлу понятное имя, чтобы не запутаться в будущем (например, «dump_4060cx_original»). После выбора пути нажмите кнопку «Сохранить», а затем «Далее».
Начнется активная фаза копирования данных из памяти ресивера на жесткий диск. В этот момент важно не прерывать процесс и не выключать питание. Когда полоса прогресса дойдет до конца, появится окно о завершении операции. Нажмите «Готово» и «Завершить». Теперь у вас есть актуальная копия прошивки.
Возможности использования полученного файла
Полученный дамп — это не просто архив для хранения. Он открывает возможности для кастомизации вашего устройства. С помощью той же программы Soft Orton можно отредактировать заставку, которая появляется при включении ресивера или переходе в режим радио.
Для замены логотипа нужно использовать функцию «Изменение и просмотр заставки». В строке «Бинарный файл» загрузите ваш только что созданный дамп. Далее выберите нужный элемент: эмблему загрузки, меню или радио. Важное техническое требование касается формата изображений. Использовать можно только файлы в формате .bmp с разрешением 720х576 или 720х480 пикселей. Любой другой формат программа не примет.
После выбора картинок нажмите кнопку «Обновить» и подождите около 15 секунд. Чтобы проверить результат, воспользуйтесь функцией «Показать». Программа позволит просмотреть новые заставки прямо в интерфейсе перед тем, как вы решите использовать этот модифицированный дамп для обратной записи в тюнер.
