Обзор спутникового ресивера SkyPrime XP: характеристики и функции
Подробный разбор тюнера SkyPrime XP на базе чипсета Ali3329C. Технические параметры, возможности приема каналов FTA и сравнение с аналогами.

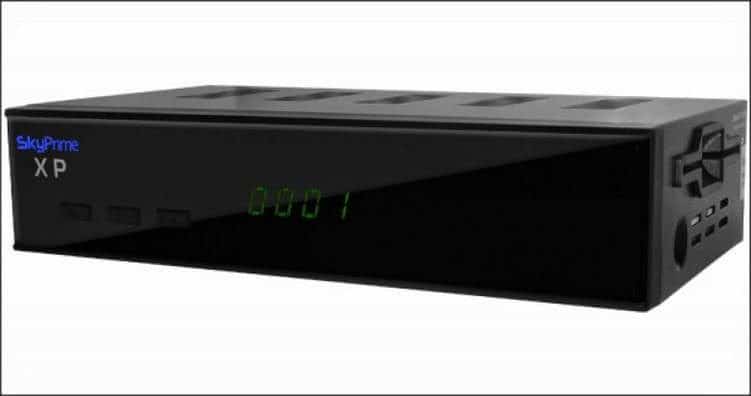

SkyPrime XP — это бюджетный спутниковый ресивер стандартного разрешения (SD), предназначенный для работы с открытыми каналами FTA и декодирования платного вещания. Устройство относится к классу компактных приемников, которые обеспечивают базовый функционал без избыточных программных надстроек. По своим техническим характеристикам и возможностям модель является прямым аналогом популярного тюнера Orton X80 Premium.
Аппаратная база и производительность
В основе SkyPrime XP лежит чипсет Ali3329C. Процессор работает на частоте 216 МГц, что обеспечивает стабильную работу интерфейса даже при переключении между каналами в списке. Для выполнения текущих задач ресивер использует 8 МБ оперативной памяти (RAM) и 2 МБ флеш-памяти. Таких объемов ресурсов достаточно для управления меню и обработки потока данных, поступающего через тюнер.
Тюнер устройства обладает высокой чувствительностью и поддерживает стандарт DVB-S. Это позволяет принимать сигнал в формате MPEG2. Программная среда ресивера построена на базе операционной системы Linux. Несмотря на то что система является проприетарной (закрытой), она позволяет использовать эмуляторы при установке специального программного обеспечения, что расширяет возможности приема кодированного контента.
Охлаждение в корпусе реализовано пассивным способом. Разработчики не устанавливали активные вентиляторы, чтобы исключить шум при работе. Для предотвращения перегрева на всех поверхностях корпуса предусмотрены вентиляционные отверстия. Это решение делает работу устройства практически бесшумной.
Интерфейсы и подключение к ТВ
Для вывода видеосигнала SkyPrime XP использует классические разъемы. Пользователь может выбрать один из двух вариантов подключения:
- Разъем SCART, который считается предпочтительным для получения более качественного изображения на телевизоре.
- Композитные входы RCA (цветные «тюльпаны) для стандартного соединения.
Для передачи цифрового аудиосигнала предусмотрен коаксиальный выход S/PDIF. Обновление программного обеспечения происходит через порт RS-232, расположенный на задней панели устройства. Для работы с платными пакетами каналов в ресивере установлен слот для смарт-карт системы Conax. Чтобы смотреть закодированные передачи, нужно самостоятельно приобрести карту соответствующего оператора и вставить её в картоприемник.
На передней панели находится 4-разрядный семисегментный LED-дисплей. Он достаточно яркий и служит для индикации номера текущего канала или отображения времени. В зависимости от режима работы устройства, цифры на экране меняются автоматически.
Функциональные возможности и управление
Меню ресивера многоязычное, что облегчает процесс первичной настройки для пользователей из разных стран. SkyPrime XP поддерживает форматы соотношения сторон 4:3 и 16:9, а также конвертер PAL/NTSC. Это позволяет адаптировать картинку под параметры любого телевизора.
Пользователям доступны такие функции, как электронный программный гид (EPG) с глубиной информации до 7 дней (зависит от вещателя). Можно самостоятельно формировать списки каналов и создавать группы «избранного» для быстрого доступа к нужным передачам. Для защиты контента предусмотрена функция родительского контроля. Ресивер также поддерживает субтитры в форматах DVB и телетекст.
Энергопотребление устройства оптимизировано. В дежурном режиме потребляемая мощность составляет менее 1 Вт. Прибор автоматически переходит в режим ожидания после 3 часов непрерывной работы, что помогает экономить электричество.
Технические параметры устройства
| Параметр | Значение |
|---|---|
| Процессор | Ali3329C (216 МГц) |
| Память (RAM/Flash) | 8 МБ / 2 МБ |
| Стандарт видео | SD (MPEG2) |
| Стандарт DVB | DVB-S |
| Выходы | SCART, RCA, S/PDIF, RS-232 |
| Поддержка DiSEqC | 1.0, 1.1, 1.2, USALS |
| Питание | 220В (встроенный блок) |
Особенности ремонта блока питания
В процессе эксплуатации или при резких скачках напряжения может возникнуть необходимость в ремонте блока питания. В некоторых версиях плат используется ШИМ-контроллер TOP115. Мастера часто отмечают, что прямым аналогом этой микросхемы является SW2604 (или SW2604A).
При замене компонентов важно учитывать нюансы схемы. Например, в некоторых случаях при использовании аналога THX203H (который также подходит для ресиверов Orton X80 Premium) требуется тщательная проверка обвязки. Были зафиксированы случаи, когда неправильная установка емкости на четвертой ноге ШИМ-контроллера (в даташитах часто указано значение 680 мкФ, тогда как по схеме может требоваться 820 мкФ) приводила к перегреву или выходу микросхемы из строя. Перед установкой новых деталей необходимо проверять все диоды и электролиты в обвязке, так как скрытый дефект одного компонента может быстро сжечь новый ШИМ-контроллер.
